作為新能源汽車生產(chǎn)線的一線操作人員，電機鋁殼與定子轉(zhuǎn)子的熱套裝配是我每天都要接觸的關(guān)鍵工序。最近車間引入的 25 千瓦高頻感應(yīng)加熱機，徹底改變了傳統(tǒng)加熱方式的效率瓶頸，40 秒將鋁殼內(nèi)孔加熱到 160℃的操作技巧，值得和同行們分享實際應(yīng)用心得。

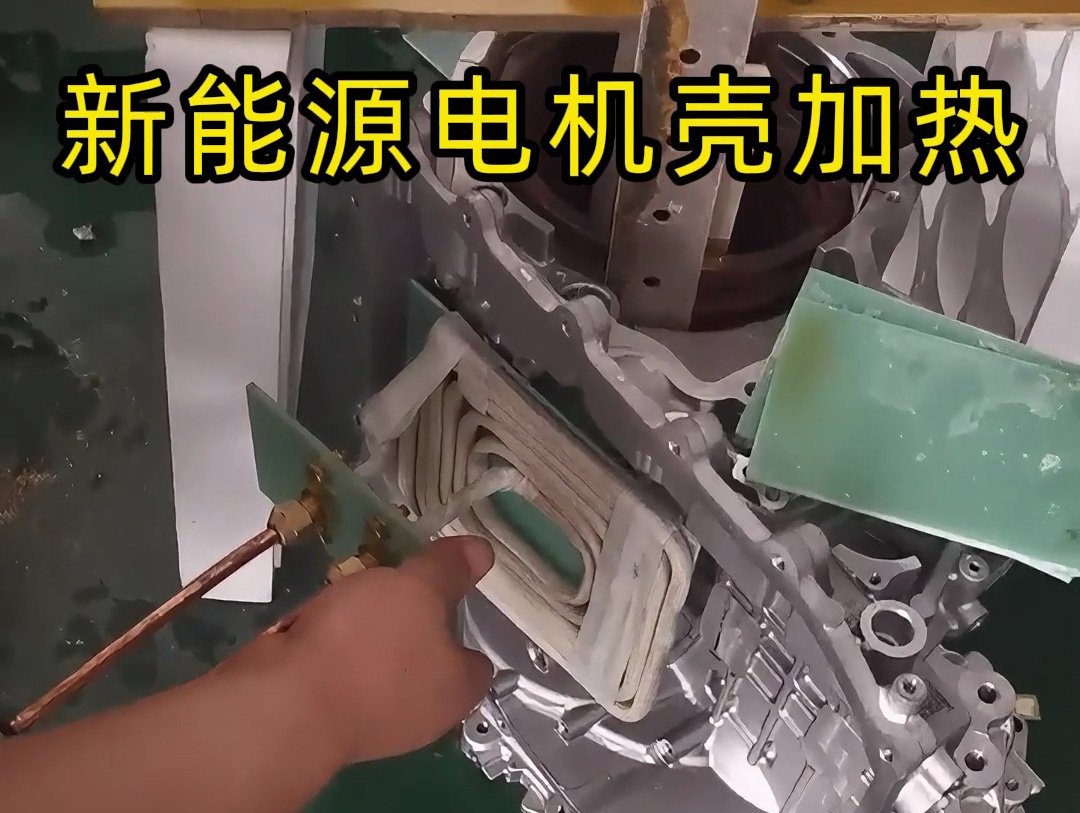

第一次接觸這套設(shè)備時，最直觀的感受是「快」和「準(zhǔn)」。設(shè)備主體分為高頻電源柜和可拆卸式感應(yīng)線圈，我們常用的線圈內(nèi)徑適配 Φ80mm 鋁殼，接通 380V 電源后，只需三步就能啟動：
- 參數(shù)預(yù)設(shè)：在控制面板輸入目標(biāo)溫度 160℃，系統(tǒng)自動匹配 80kHz 頻率和 25kW 功率
- 鋁殼定位：將鋁殼內(nèi)孔對準(zhǔn)線圈中心，用工裝固定確保間隙均勻（約 5mm）
- 一鍵加熱：按下啟動鍵后，紅外測溫屏實時跳動，40 秒準(zhǔn)時停機
和以前用的電阻爐相比，省去了提前 1 小時預(yù)熱的步驟，而且加熱過程中鋁殼外壁幾乎不燙手，安全隱患明顯降低。
加熱完成到壓裝的時間窗口非常關(guān)鍵。根據(jù)多次實操總結(jié)：
- 10 秒黃金期：加熱結(jié)束后，鋁殼內(nèi)孔膨脹量達到峰值（約 0.08mm），此時迅速吊裝定子插入，壓裝力最?。▽崪y約 12kN）
- 溫度監(jiān)測：如果超過 20 秒再裝配，溫度下降到 140℃以下，膨脹量縮減到 0.05mm，需要增大壓裝力（約 18kN），且容易出現(xiàn)異響
車間還摸索出「二次加熱」技巧：當(dāng)鋁殼壁厚超過 8mm 時，先加熱 30 秒至 120℃，停頓 5 秒讓熱量擴散，再加熱 10 秒到 160℃，這樣能避免外層過熱而內(nèi)層溫度不足。
設(shè)備運行三個月來，遇到過兩次典型問題：
溫度超調(diào)報警
- 原因：線圈匝間有鋁屑殘留，導(dǎo)致局部磁場增強
- 解決：用壓縮空氣吹掃線圈，并用酒精擦拭，后續(xù)增加產(chǎn)前線圈檢查工序
加熱時間延長
- 原因：冷卻水路結(jié)垢，線圈散熱不良導(dǎo)致功率受限
- 解決：每周用 5% 檸檬酸溶液循環(huán)清洗水路，現(xiàn)在改為用去離子水，再也沒出現(xiàn)過類似問題
這些經(jīng)驗讓我們把設(shè)備綜合效率（OEE）從最初的 75% 提升到 89%。
用表格整理了兩種工藝的實際數(shù)據(jù)，更能看出差異：
| 指標(biāo) | 傳統(tǒng)電阻爐加熱 | 高頻感應(yīng)加熱 |
|---|
| 單件加熱時間 | 120 秒 | 40 秒 |
| 能耗 | 0.6kWh | 0.28kWh |
| 內(nèi)孔溫差 | ±15℃ | ±5℃ |
| 壓裝合格率 | 92% | 99.3% |
最明顯的是壓裝后的同軸度檢測，高頻加熱的鋁殼能把誤差控制在 0.03mm 以內(nèi)，這對電機噪音控制至關(guān)重要（實測噪音降低 3dB）。
現(xiàn)在班組里形成了三個操作共識：
- 聽聲音：加熱時線圈發(fā)出的高頻噪音變沉悶，可能是鋁殼擺放偏斜，需要立即停機調(diào)整
- 看顏色：鋁殼內(nèi)孔加熱到 160℃時，表面氧化膜會呈現(xiàn)均勻的暗灰色，局部發(fā)白說明過熱
- 記數(shù)據(jù)：每批次記錄壓裝力曲線，異常波動能提前發(fā)現(xiàn)線圈老化等潛在問題
這套高頻加熱工藝讓原本需要兩個人配合的工序，現(xiàn)在一人就能操作，而且每天多產(chǎn)出 120 臺電機。對新能源汽車制造來說，這樣的裝配細節(jié)積累，正是產(chǎn)能爬坡期的關(guān)鍵支撐。
|
