針對直徑 30-200mm 齒輪的淬火回火需求，六工位齒輪淬火設備以多工位同步作業、精準溫度控制、柔性生產適配為核心優勢，可滿足汽車、農機、減速機等行業的中小批量生產需求。以下從設備結構、工藝參數、應用場景及效益分析展開詳細說明：
- 機械結構：
- 采用立式旋轉工作臺，配備 6 個獨立工位（卡盤直徑 250mm），可同時裝夾 6 件齒輪（直徑≤200mm）；
- 工位間距 120mm，旋轉速度 0-15rpm 可調，確保齒輪周向加熱均勻。
- 運動控制：
- 伺服電機驅動旋轉，定位精度 ±0.02mm；
- 升降機構實現齒輪與感應線圈的自動對接（行程 0-300mm，速度 50mm/s）。
- 電源配置：
- 功率：60-100kW（可調），頻率：20-100kHz（適配不同齒輪模數）；
- IGBT 變頻電源，能效≥92%，支持多段功率曲線編程（如預熱、加熱、保溫分段控制）。

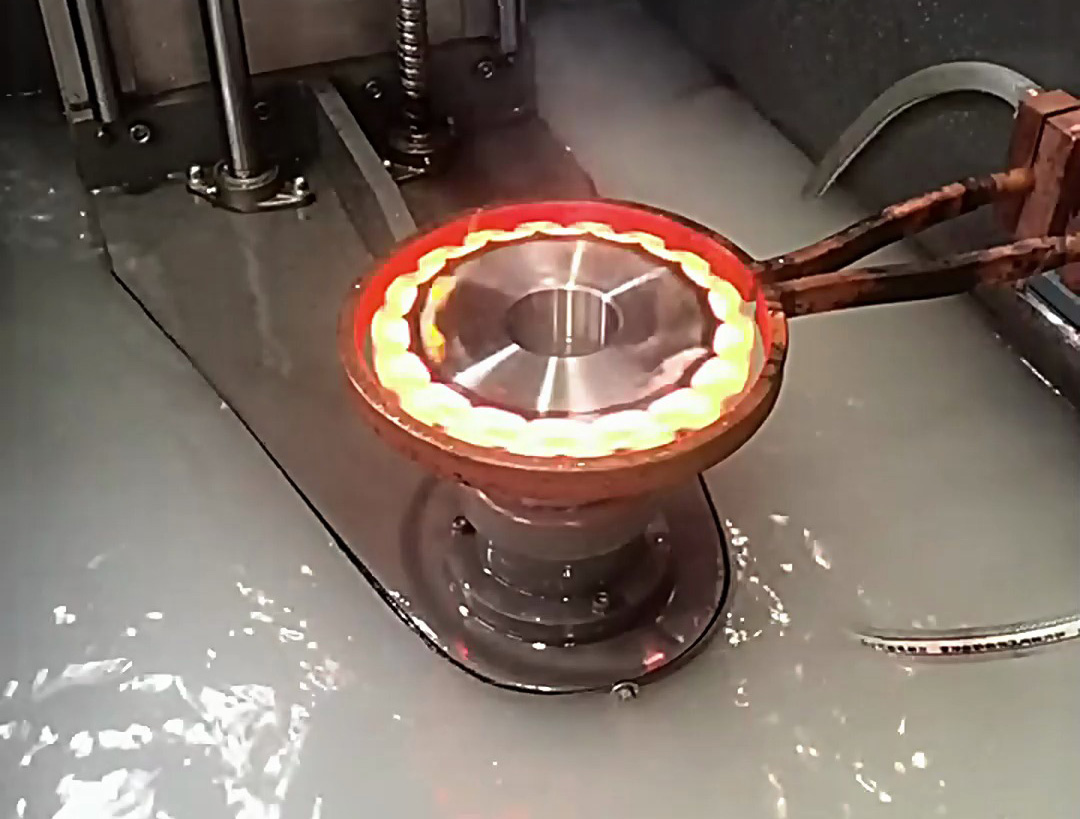

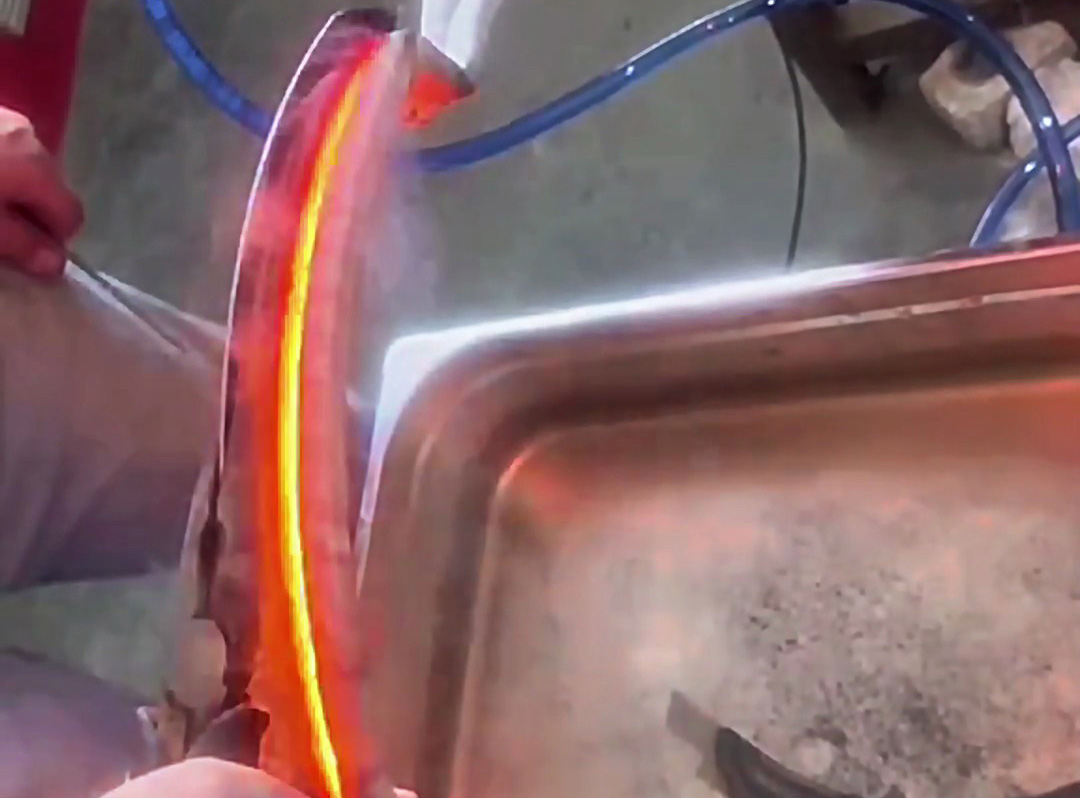

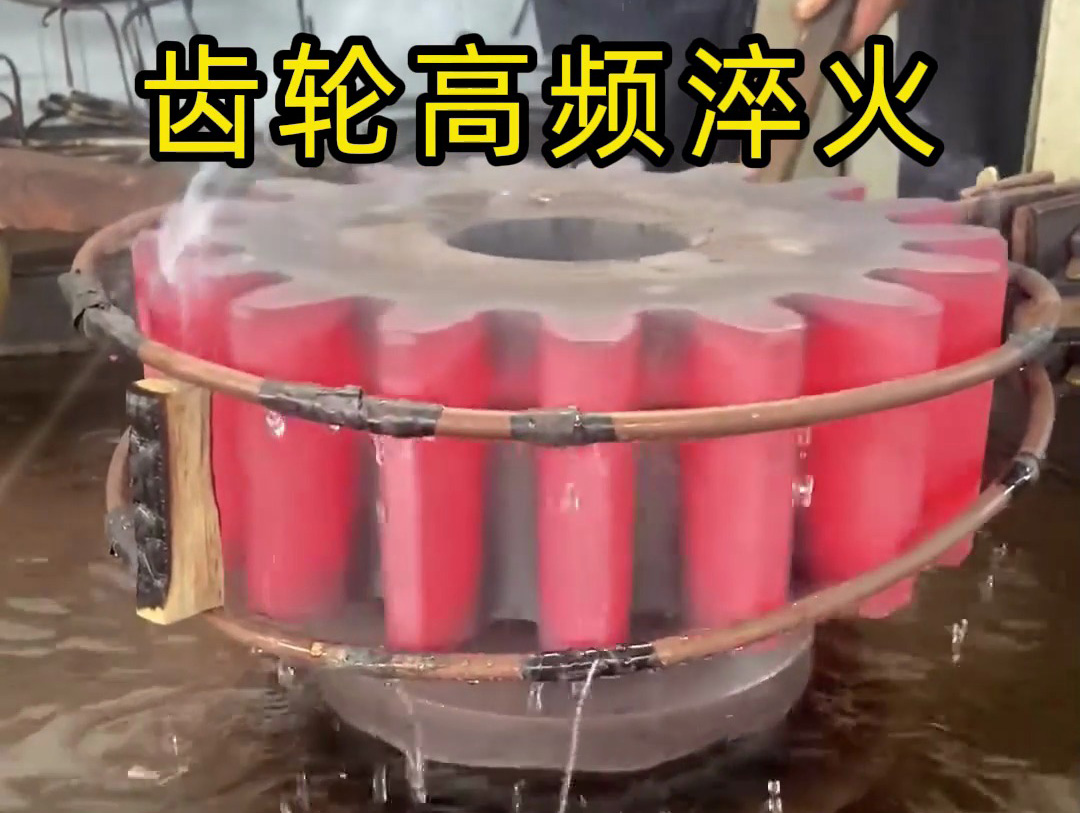

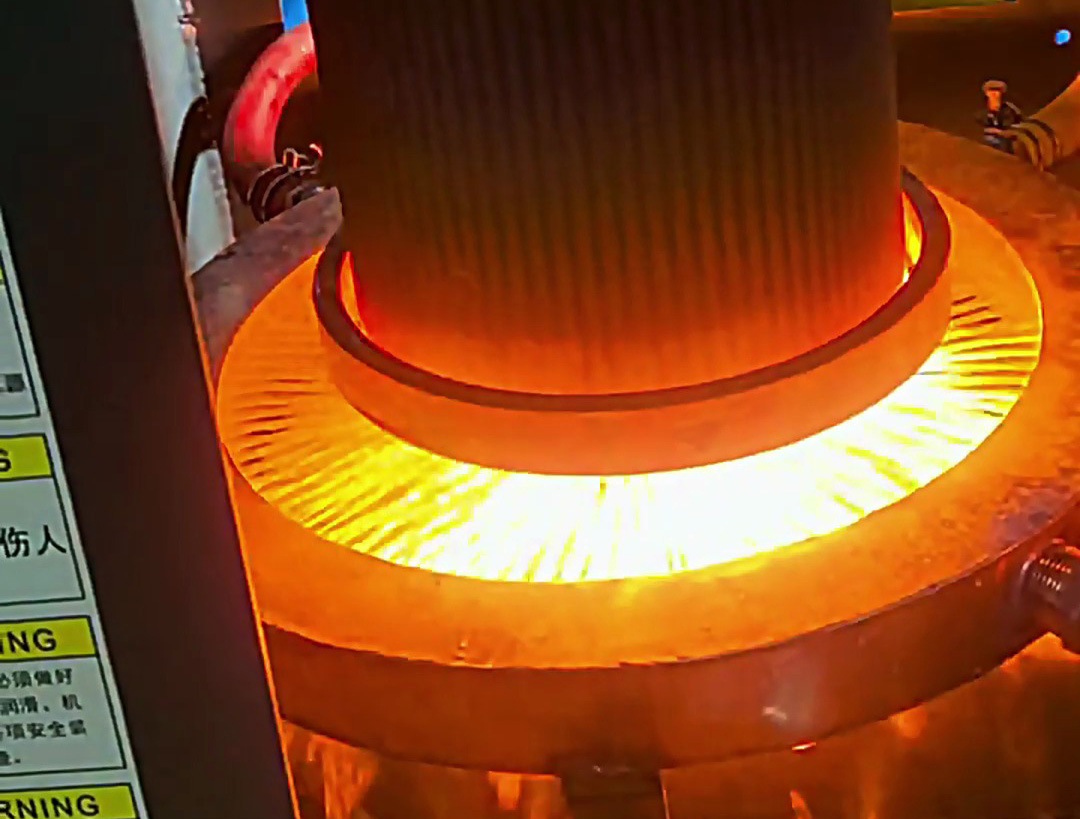

- 感應線圈：
- 定制仿形線圈（如分體式開合線圈），適配齒輪外齒、內孔或端面淬火；
- 線圈材質紫銅（壁厚 3mm），內置螺旋水冷通道（流速 8L/min），支持連續作業。
- 淬火介質：
- 水基淬火液（PAG 濃度 5-15%），冷卻速度 50-200℃/s 可調，兼容不同鋼材（如 45# 鋼、20CrMnTi）；
- 淬火槽容積 500L，配備溫度控制系統（精度 ±2℃）和循環過濾裝置（過濾精度 50μm）。
- 回火功能：
- 內置電阻式回火爐（溫度范圍 150-600℃），淬火后自動旋轉至回火工位，實現 “淬火 - 回火” 工序無縫銜接，減少工件搬運損耗。
| 齒輪參數 | 模數 m | 直徑 mm | 頻率 kHz | 功率 kW | 淬火時間 s | 硬化層深度 mm | 表面硬度 HRC |
|---|
| 汽車變速箱齒輪 | 3-5 | 50-120 | 80 | 80 | 12-18 | 1.2-1.8 | 58-62 |
| 農機從動齒輪 | 6-8 | 150-200 | 30 | 100 | 20-25 | 2.0-2.5 | 55-60 |
| 減速機內齒輪 | 2-4 | 30-80 | 100 | 60 | 8-12 | 0.8-1.5 | 60-65 |
- 溫度均勻性：
紅外測溫儀實時監控齒面溫度，配合 PLC 閉環控制，溫度偏差≤±3℃，確保硬化層深度一致性（偏差≤±0.1mm）。 - 變形控制：
- 齒輪旋轉速度與加熱功率協同調節，減少熱應力集中；
- 淬火液流速均勻（誤差≤5%），齒面硬度波動≤±2HRC，內孔圓度誤差≤0.03mm。
- 多工位并行作業：
6 工位循環作業，單件齒輪淬火回火周期僅需 5-8 分鐘（含上下料），日產能可達 200-300 件，較單工位設備提升 5 倍效率。 - 換型快速響應：
更換齒輪規格時，僅需調整卡盤夾具（耗時 15 分鐘）和調用對應工藝程序（一鍵切換），適合多品種小批量生產（如樣品試制、維修備件生產）。
- 能耗節約：
感應加熱能效比傳統鹽浴爐高 40%，單件齒輪能耗僅 2-3kWh，年生產 3 萬件可節約電費約 3 萬元（按 0.6 元 /kWh 計）。 - 人工成本降低：
全流程自動化控制（一鍵啟動 + 實時監控），僅需 1 名操作工，較傳統工藝（需 3 人）年節約薪資 12 萬元。
- 工藝擴展性：
除淬火回火外，支持退火、正火等熱處理工藝，通過調整功率與冷卻速度，可處理碳鋼、合金鋼、不銹鋼等多種材質。 - 智能化管理：
配備 MES 系統接口，可實時上傳溫度、產能、良品率等數據，支持生產追溯與工藝優化。
| 部件 | 技術參數 | 功能說明 |
|---|
| 電源系統 | 100kW/20-100kHz | 高頻能量輸出，支持功率動態調節 |
| 旋轉工作臺 | 承重 200kg，定位精度 ±0.02mm | 六工位自動循環，兼容多規格齒輪 |
| 淬火槽 | 容積 500L，溫度控制 ±2℃ | 淬火液冷卻與循環過濾 |
| 控制系統 | PLC + 觸摸屏，存儲 100 組工藝程序 | 全流程自動化控制與參數追溯 |
| 安全防護 | 防燙門簾、急停按鈕、漏電保護 | 符合 GB 15735-2012 安全標準 |
- 齒輪直徑≤100mm：選擇 60kW 機型（HT-C6-60），適配中小模數齒輪（m≤5）；
- 齒輪直徑＞100mm：選擇 100kW 機型（HT-C6-100），搭配大尺寸卡盤與感應線圈。
- 場景：年產 5 萬件汽車差速器齒輪（直徑 80mm，模數 4）；
- 工藝效果：
- 硬化層深度 1.5mm，表面硬度 HRC60±2，耐磨性提升 3 倍；
- 淬火變形量 0.04mm，直接滿足裝配精度要求，無需后續磨齒。
- 痛點：傳統箱式爐淬火能耗高、變形大，無法滿足農機齒輪耐沖擊需求；
- 解決方案：
- 采用六工位設備，齒輪淬火后沖擊韌性提升 25%（Ak≥35J）；
- 多品種切換時間從 2 小時縮短至 30 分鐘，快速響應農機旺季訂單。
- 需求：小批量定制化齒輪修復（直徑 30-200mm，材質 42CrMo）；
- 設備價值：
- 支持單件生產，工藝靈活調整，修復成本僅為新品的 30%；
- 修復齒輪壽命達新品 90%，滿足 ISO 6336 齒輪強度標準。
- 線圈檢查：每周清理線圈表面金屬飛濺物，每月測量絕緣電阻（≥5MΩ）；
- 淬火液管理：每季度檢測濃度與 pH 值，每年更換全部淬火液；
- 傳動系統：每半年加注潤滑脂，確保旋轉工作臺運行平穩（噪聲≤75dB）。
| 故障現象 | 可能原因 | 解決措施 |
|---|
| 加熱速度慢 | 功率輸出不足或線圈老化 | 檢查電源參數或更換線圈 |
| 淬火硬度不均 | 齒輪旋轉異?；驕y溫失靈 | 校準旋轉速度或更換測溫模塊 |
| 系統報警 | 超溫、漏水或漏電 | 檢查冷卻系統或接地可靠性 |
六工位齒輪淬火設備通過多工位協同、精準控溫與工藝集成，完美平衡了效率、成本與柔性生產需求。無論是汽車行業的規模化生產，還是農機、減速機領域的小批量定制，其高效、節能、穩定的特性均能顯著提升熱處理質量與生產效益。對于正在尋求升級的中小制造企業而言，該設備不僅是一臺生產工具，更是突破產能瓶頸、提升市場競爭力的關鍵伙伴 —— 讓每一個齒輪的熱處理，都成為品質與效率的雙重保障。
