立式履帶銷自動淬火機床如何工作？

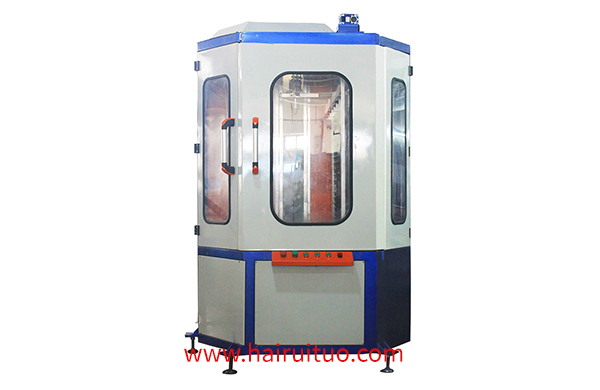

軌道銷件為細長類零件，每臺拖拉機或工程機械上都有大量的零件，所以一般采用自動淬火機床和掃描淬火工藝。立式履帶銷淬火機床該機由料斗、傳動機構、磁力輸送輪、出料槽等部分組成。軌道銷端部一般有一段無硬化的區域，用于插入開口銷和墊圈。因此，設置有限位開關，使加熱停止在一個短的端頭區，履帶銷從裝料箱每次自動下落一根，進入磁輥送料輪。

冷卻機的裝料箱內有一齒軸連續轉動，使箱內多層堆起的銷子不斷振動，以防止銷子堵塞料斗的落料口。銷是以V型滾輪作軸向前進的，V型滾輪內裝有圓柱形磁體，它能保證銷被吸住而滾輪轉動時不會產生滑動。所以銷子的運動速度，取決于銷子與V形滾輪的接觸直徑和滾筒的轉速。

如滾輪接觸點直徑75mm，銷子進給速度23mm/s，據此推算出所選電機減速器與變速齒輪的變速比。該傳動滾輪上的銷子不轉動，當銷子離開滾輪后，有一個滾輪進入出料槽，壓緊彈簧滾輪的壓輪會上升，發出信號，電磁氣門動作，斜道上自動落下一個銷子到滾輪上，每卸下一個淬火過的銷子，右邊每卸下一個淬火過的銷子，左邊也有一個未淬火過的銷子到滾輪上。該機床使用lOOkW,8kHz中頻電源，淬火咖22mm×430mm銷，其產量可達180件/h以上，淬火機床操作員只需將銷加到料斗中。
