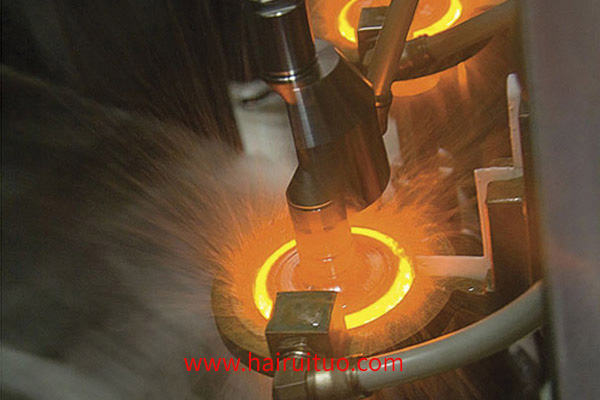

在加熱過程中，由于感應電流的尖角效應，導軌式淬火機床避免了工件球面上、下凹頭兩個面的尖角部分產(chǎn)生局部過熱和過燒。試驗中，在工件球的上下兩個端面邊緣分別用仿形紫銅材料半環(huán)對工件球的尖角部進行防護。

通過對典型工件T80鏟刀連接座凹球表面進行高頻電源掃描，對其淬火性能進行了測試：表面硬度(HRC)52.5,53.5,52.O,53.5，淬火硬化層深度2.5~3mm，硬化層組織結(jié)構(gòu)為淬火馬氏體5~6級，硬化層基本沿球面均勻分布。

通過對10個工藝試驗樣品的檢驗，驗證了導軌淬火機床的檢驗結(jié)果和穩(wěn)定性：其淬火裝置(簡易)、工藝設備和淬火工藝均具有穩(wěn)定的可靠性和重復性。過程完善后，需要40s/件完成一次運行周期，對小批量(10個樣品)進行檢測，結(jié)果具有可靠的穩(wěn)定性。
